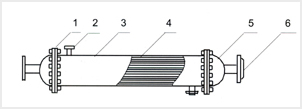

列管冷凝器
我厂生产的列管式冷凝器,按材质分为碳钢列管式冷凝器、不锈钢列管式冷凝器和碳钢与不锈钢混合列管式冷凝三种,按形式分为固定管板式、浮头式、U型管式换热器,按结构分为单管程、双管程和多管程。传热面积0.5-500m2,可根据用户需要定制。
主要技术参数:
公称直径
|
管程数
|
管子数量
|
换热面积 公称值/计算值
|
管程通道截面积 管程通道流速为0.5m/sec时的流量m/hr
|
公称压力
|
|||||
管子长度(m)
|
碳钢管φ25×2.5
|
|||||||||
1500
|
2000
|
3000
|
4000
|
6000
|
不锈钢管φ25×2
|
|||||
159
|
Ⅰ
|
14
|
1.5/ 1.62
|
2/ 2.17
|
3/ 3.27
|
0.0044/ 0.0049
|
7.92/ 8.82
|
0.25
|
||
219
|
Ⅰ
|
26
|
3/ 3.00
|
4/ 4.02
|
6/ 6.06
|
8/ 8.11
|
0.0082/ 0.0090
|
14.76/ 16.20
|
0.6
|
|
Ⅱ
|
26
|
3/ 3.00
|
4/ 4.02
|
6/ 6.06
|
8/ 8.11
|
0.0041/ 0.0045
|
7.38/ 8.10
|
1.0
|
||
273
|
Ⅰ
|
44
|
5/ 5.08
|
7/ 6.18
|
10/ 10.26
|
14/ 13.72
|
21/ 20.63
|
0.0138/ 0.0152
|
24.84/ 27.36
|
1.6
|
Ⅱ
|
40
|
5/ 4.62
|
6/ 6.19
|
9/ 9.33
|
12/ 12.47
|
19/ 18.76
|
0.0063/ 0.0069
|
11.34/ 12.42
|
2.5
|
|
325
|
Ⅰ
|
60
|
7/ 6.93
|
9/ 9.28
|
14/ 14.00
|
19/ 18.71
|
28/ 28.13
|
0.0188/ 0.0208
|
33.84/ 37.44
|
0.6
|
Ⅱ
|
56
|
6/ 6.47
|
9/ 8.66
|
13/ 13.06
|
17/ 17.46
|
26/ 26.26
|
0.0088/ 0.0097
|
15.84/ 17.46
|
1.0
|
|
400
|
Ⅰ
|
119
|
14/ 13.74
|
18/ 18.41
|
28/ 27.76
|
37/ 37.10
|
55/ 55.8
|
0.0374/ 0.0412
|
67.32/ 74.16
|
1.6
|
Ⅱ
|
110
|
13/ 12.70
|
17/ 17.02
|
26/ 25.66
|
34/ 34.20
|
50/ 51.58
|
0.0173/ 0.0190
|
31.14/ 34.20
|
2.5
|
|
500
|
Ⅰ
|
185
|
45/ 4.15
|
55/ 57.68
|
85/ 86.74
|
0.0581/ 0.0641
|
104.58/ 115.38
|
|||
Ⅱ
|
180
|
40/ 41.99
|
55/ 57.68
|
85/ 86.74
|
0.0283/ 0.0312
|
50.94/ 56.16
|
||||
600
|
Ⅰ
|
269
|
60/ 62.7
|
85/ 83.88
|
125/ 126.13
|
0.0845/ 0.0932
|
152.10/ 167.76
|
|||
Ⅱ
|
266
|
60/ 62.05
|
80/ 82.94
|
125/ 14.72
|
0.0418/ 0.0461
|
75.24/ 82.98
|
||||
700
|
Ⅰ
|
379
|
90/ 88.41
|
120/ 118.17
|
175/ 177.71
|
0.0091/ 0.1313
|
214.38/ 236.34
|
|||
Ⅱ
|
358
|
85/ 83.51
|
110/ 111.62
|
165/ 167.86
|
0.0562/ 0.0620
|
101.16/ 111.60
|
||||
800
|
Ⅰ
|
511
|
120/ 119.20
|
160/ 159.16
|
240/ 239.60
|
0.1605/ 0.1770
|
288.90/ 318.60
|
|||
Ⅱ
|
488
|
115/ 113.83
|
150/ 152.16
|
230/ 228.81
|
0.0767/ 0.0845
|
138.06/ 152.10
|
||||
900
|
Ⅰ
|
649
|
150/ 151.39
|
200/ 202.36
|
305/ 304.3
|
0.2039/ 0.2248
|
367.02/ 404.46
|
|||
Ⅱ
|
630
|
145/ 146.96
|
195/ 196.44
|
295/ 295.40
|
0.0990/ 0.1091
|
178.20/ 196.38
|
||||
1000
|
Ⅰ
|
805
|
185/ 187.78
|
250/ 251.00
|
35/ 377.45
|
0.2529/ 0.2788
|
455.22/ 501.84
|
|||
Ⅱ
|
792
|
185/ 184.75
|
245/ 246.95
|
370/ 371.36
|
0.1244/ 0.1374
|
223.92/ 246.96
|
